排針排母接觸性能的影響因素
時間：2025-01-08瀏覽次數：1239 作者：義信盈排針排母作為電路板中常用的連接器件，在電子設備的運行穩定性和可靠性方面扮演著重要的角色。它們不僅承擔著電流和信號的傳輸任務，還直接影響著設備的整體性能和使用壽命。本文將從排針排母的基本特性、接觸性能的影響因素、改善方法以及其在不同領域的應用等方面進行探討，以期提供有益的參考。
一、排針排母的基本特性

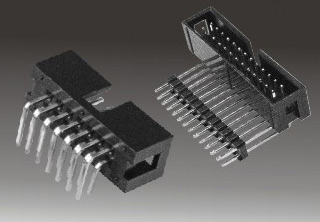

排針和排母是電路板連接器的一種，廣泛應用于電子、電器、儀表中的PCB電路板連接。排針通常作為插針使用，具有多種型號規格，如2.54mm、2.00mm、1.27mm等間距，以及單排、雙排、三排等不同排列方式。排母則與排針配對使用，通過[敏感詞]式連接實現電路板的互連。排針和排母通常采用黃銅或磷青銅作為插針材料，塑膠作為絕緣體材料，并通過鍍金、鍍錫、鍍鎳等表面處理工藝提高其導電性能和抗腐蝕能力。
二、接觸性能的影響因素
排針排母的接觸性能是影響設備運行穩定性和可靠性的關鍵因素，接觸性能的好壞取決于多個因素，包括表面氧化、污染、機械損傷、插拔不當以及焊點質量等。
1、表面氧化：排針排母的金屬觸點暴露在空氣中，隨著時間的推移，觸點表面會逐漸氧化，形成一層氧化膜，導致接觸不良。這種氧化現象不僅增加了接觸電阻，還可能引起信號傳輸的不穩定。
2、污染：在惡劣的工作環境中，排針排母的觸點可能會受到塵埃、污垢和其他污染物的影響，導致接觸不良。特別是在一些工業應用場合，空氣中的顆粒物和腐蝕性氣體更容易對觸點造成污染。
3、機械損傷：在安裝或使用過程中，排針排母的觸點可能會受到過度彎曲、扭曲或刮擦等機械損傷，導致接觸不良。這些損傷不僅影響觸點的導電性能，還可能縮短連接器的使用壽命。
4、插拔不當：用戶在插拔排針排母時，如果插拔力度過大或方向不正確，可能導致觸點松動或損壞，從而引發接觸不良。正確的插拔方式和力度對于保持連接器的良好接觸性能至關重要。
5、焊點質量：排針排母的焊點質量直接影響其接觸性能，焊錫量不足、焊點不光滑或焊接溫度控制不當等都會導致接觸不良。高質量的焊點應確保焊錫飽滿、光滑且牢固，以提供良好的導電性能。
三、改善接觸性能的方法
針對排針排母接觸性能的影響因素，可以采取以下措施進行改善：
1、清潔觸點：對于因表面氧化或污染導致的接觸不良，可以通過清潔觸點來解決。使用無水酒精或專用清潔劑擦拭觸點表面，去除氧化膜和污染物，使觸點恢復原有的金屬光澤。定期清潔觸點可以保持其良好的導電性能。
2、調整觸點壓力：對于因觸點松動或機械損傷導致的接觸不良，可以通過調整觸點壓力來解決。調整觸點的彎曲程度或增加觸點的彈性墊片，使觸點在受到壓力時能夠保持緊密接觸。這樣可以提高觸點的穩定性和可靠性。
3、更換損壞的觸點：對于因機械損傷或插拔不當導致損壞的觸點，需要及時更換。選擇質量合格的觸點，按照正確的插拔方式進行操作，避免過度用力或扭曲。更換損壞的觸點可以恢復連接器的良好接觸性能，延長其使用壽命。
4、改善焊點質量：對于因焊點質量差導致的接觸不良，需要改善焊點質量。在焊接時控制好焊錫量和焊接溫度，使焊點光滑、飽滿、牢固。同時，在焊接后對焊點進行質量檢查，及時發現并處理問題。高質量的焊點可以確保連接器的良好導電性能和可靠性。
5、使用導電膠：在某些情況下，可以在排針排母的觸點上涂抹導電膠，以增加導電性能和粘附力。導電膠可以填充觸點之間的間隙，提高接觸穩定性。但需要注意的是，導電膠的壽命有限，需要定期檢查和更換。
排針排母連接器因其穩定的連接性能和靈活的定制能力，在多個領域得到了廣泛應用。良好的接觸性能能確保控制信號的準確傳輸，提高系統的可靠性和安全性。
